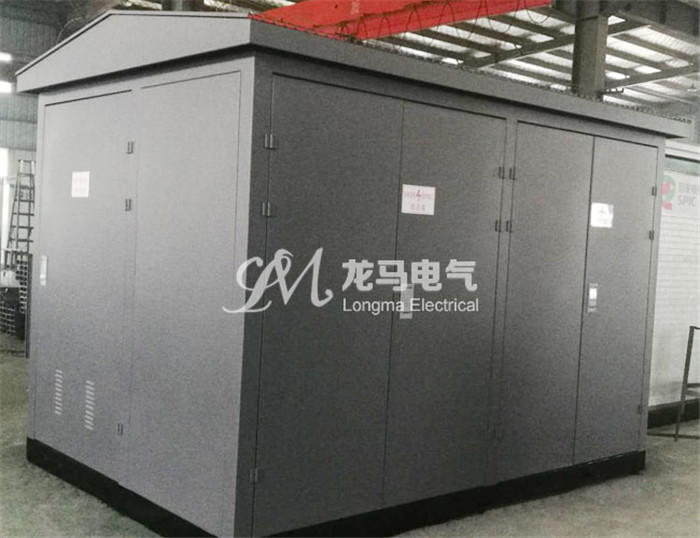

10kv歐式箱變工程驗收

檢查商品與訂貨合同是不是相符，如產品型號、路線計劃方案等。
檢查原廠文檔是不是齊備。
檢查裝箱單各新項目總數與商品是不是相符。
檢查外型上有無磕磕碰碰、形變、內部電器構件及聯接有無毀壞、掉下來和松脫。

10kv歐式箱變安裝注意事項：

安裝前要搞好基建、接地系統、電纜溝，預埋件好出入線電纜和保護管。10kv歐式箱變的安裝地址應挑選：非低洼地易存水的地區；自然通風良的地址；盡量減少現有地底公用設施的場地。
10kv歐式箱變的安裝基本依照有關技術標準來執行，基本應采取有效以避免動物進到10kv歐式箱變底端給商品切正常運作產生傷害。
接地系統由客戶依據安裝處地質學標準和相關要求開展工程施工。不管哪種接地方法，規定接地電阻器均不超4Ω。
事先挖好電纜溝，預埋件好電纜和保護管。保護管公稱直徑不低于電纜直徑的1.5倍，電纜彎折半經應超過電纜直徑的10倍。
安裝時將10kv歐式箱變按照規定吊到底座上，放正放正，擰緊地腳螺絲，按規定接上高、底壓電纜，將接地系統地端與10kv歐式箱變接地端堅固聯接，電纜屏蔽掉層及安裝電纜也應接地。

必須維護保養10kv歐式箱變低壓側控制回路斷路器，斷開變壓器低壓側總斷路器，取出控制電路商業保險。
在低壓側總斷路器處懸架“嚴禁重合閘“指示方向。
斷開必須維護保養變壓器高壓側斷路器、隔離開關，蓋上接地電源開關，對變壓器充足充放電后，鎖定高壓柜，在電源開關處懸架“嚴禁重合閘“指示方向。
10kv歐式箱變的維護保養，先清理瓷防水套管和機殼，次之查驗機殼、密封墊、瓷防水套管有沒有裂開、充放電印痕或膠
墊有沒有脆化，電纜線及母線槽有沒有形變狀況，有裂開的應開展拆換。
查驗?zāi)妇€槽表面是不是清理，表面應去除空氣氧化層并涂以電力工程復合型脂。
查驗變壓器的接地是不是良，接地線是不是浸蝕，浸蝕比較嚴重的應拆換。
擰緊導線接線端子、銷子、接地螺釘、聯接母線槽螺釘，如發覺有表面欠佳的螺釘應拆下來拆換，直到觸碰面良。
清理變壓器周邊及零配件上的塵土，查驗消防設備和排風系統是不是良。
斷開高壓側的接地電源開關，并鎖好，用2500V搖表測量接地電阻并且于變壓器原廠前測量值較為，緣層電電阻不可小于原廠時原始記錄的70%，若不過關應立即匯報解決。
再度蓋上高壓側接地電源開關，讓變壓器開展充放電。
查驗變壓器室及變壓器有沒有遺留下專用工具，撤出當場。
接好低壓側斷路器操縱開關電源實際操作商業保險，再次掛上嚴禁合指示方向，避免向變壓器反合閘。
斷開高壓側接地電源開關，再度查驗變壓器當場及低壓側的控線，準確無誤后，蓋上變壓器高壓側斷路器，
讓變壓器試運轉，取出高壓側指示方向。
試運轉段時間無出現異常后，剛開始按實際操作次序蓋上低壓側斷路器，開展合閘。
詳盡搞好維護保養式運作紀錄并歸檔

10kv歐式箱變下邊電纜室因無自然通風設備，四周墻面及木地板長期沾水不干躁，系統檢測環境濕度長期達95%左右。10kv歐式箱變底端外場四周密封性不健全，雨天箱體墻面從外至里會滲漏進到至電纜室下的墻面四周，隨后造成箱體底端內氣體潮濕。
10kv歐式箱變電纜室外邊周邊由于草坪，降水儲集在土壤層中，并慢慢會滲入電纜房間內壁。
高壓柜的箱體內四周底端與電纜室未采用密封式板，箱體內與電纜室存有氣體互流串通（電纜房間內的水汽會流串至離壓電源開關箱體內）。
10kv歐式箱變內頂端安裝4臺排氣扇是不科學的安裝部位，毎當開排氣扇時電纜室的潮濕空氣會商品流通到箱體內，冷濕氣流經電氣設備時候產生水滴粘附在電氣設備緣部分表面上。
高壓開關柜電纜小組出線內室內空間要是臺小的發熱板，且溫濕度控制器安裝在柜前邊，無法zhen正體現柜里髙壓機器設備室內空間的溫度濕度值。

10kv歐式箱變能夠開展停合閘實際操作而且有過負載和短路故障維護。底壓室由底壓空氣漏電開關、電壓互感器、電流計、電流表等構成的變電器般選用 S9或干試的等。電子器件的技術性功用均考慮相對的標準規定。以便牢固進行五防規定。各電氣元器件都機器設備在有考慮抗壓強度和彎曲剛度的構造上，便于于輸電線的連接。實際操作選用電動式方式，其他10kv歐式箱變還都具備電磁能檢驗、顯示信息、計量檢定的功用，能夠進行相對的維護功用，還下設專用型的接地裝置導件，并有明顯的接地裝置標示。除此之外為習慣性戶外工作自然環境。10kv歐式箱變的殼頂般都選用夾層構造，內配有隔熱保溫材料，殼體底端和各室中間常有制冷進通風口，選用純tian然風冷和自動控制系統的逼迫風冷等多種形式，以確保電器設備的切正常熱管散熱，具備防水防雨、防污、防止動物進到等方式。不需另裝開關電源，由 TV找出就能歐式箱變別稱室外成套設備變電站，也稱作組合型變電站，以其具備組成舒經、有利于運送、機器設備便捷、工程施工周期時間短、運作花費低、占地小、零污染、免維護等點。
