區分美式箱變和歐式箱變的方法
文章出處：本站 人氣：11545 發表時間：2019-08-19 14:55:15
箱變變壓器還是比較常見的，當然，因為類型不同，其實也是有區別的，通過外觀方面，美式箱變和歐式箱變是不少人比較好奇的，美式箱變和歐式箱變由于結構不同可靠性不同，應用的場合也不同。現將兩種箱變的基本情況分別介紹如下：
1、美式箱變
1）箱變的接線形式
路或兩路10KV進線；單臺變壓器，容量般選用500KVA~800KVA;低壓出線電纜4~6路。
2）箱變的主要部件：變壓器、10KV環網開關、10KV電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等點。
3）美式箱變的缺點
點：體積小占地面積小、便于安放、便于偽裝，容易與小區的環境相協調?？梢钥s短低壓電纜的長度，降低線路損耗，還可以降低供電配套的造價。
缺點：供電可靠性低；無電動機構，無法增設配電自動化裝置；無電容器裝置，對降低線損不利；噪音較Ⅲ型站和Ⅴ型站要高，因為Ⅲ型站和Ⅴ型站是將變壓器安放在室內，起到隔音的作用；另外，將Ⅲ型站和Ⅴ型站的集中電磁輻射分解成多點輻射；由于不同容量箱變的土建基礎不同，使箱變的增容不便；當箱變過載后或用戶增容時，土建要重建，會有個較長的停電時間，增加工程的難度。
2、歐式箱變
1）歐式箱變的接線形式
a、單臺配變形式—兩路10KV進線；單臺變壓器容量般在500KVA~800KVA；低壓出線電纜般為4~6路。
b、兩臺配變形式—兩路10KV進線；兩臺變壓器，每臺變壓器的容量在500KVA~800KKVA;低壓出線電纜般為8~12路。
2）歐式箱變的主要部件：變壓器、10KV環網開關柜、低壓電容器、低壓開關等主要部件組成，相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內，使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要da，造價也比美式箱變要da。
3）歐式箱變的缺點
點：噪音與Ⅲ型站和Ⅰ型站相當；輻射較美式箱變要低，因為歐式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用；可以設置配電自動化，不但具有Ⅲ型站和Ⅰ型站的點，而且還有美式箱變的主要點。
缺點：體積較da，不利于安裝，對小區的環境布置有定的影響；
這兩種箱變變壓器雖然不同點比較少，但是，由于結構不同，其可靠性和應用的場合也存在差異，不管美式箱變還是歐式箱變都存在著各種缺點，但是隨著科學技術的進步，配電自動化、電容補償等其他的新技術的不斷應用于箱變之中，箱變定會是供電模式中的選擇。
- 上一篇： 美式箱變和歐式箱變的型號問題
- 下一篇： 國內330KV預制艙式智能變電站技術創新
相關產品
-

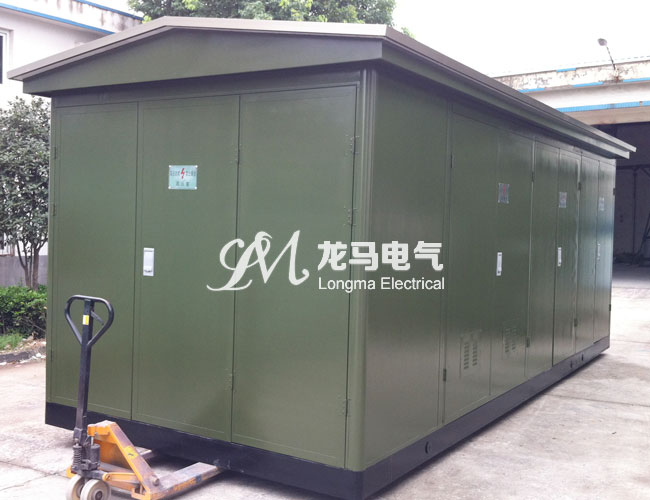

雕花板歐式箱變
-
